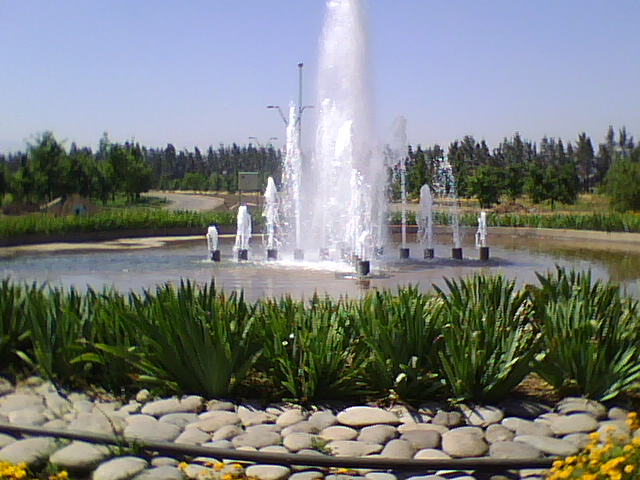

Proyecto Fuente de agua ( 4 motores)

Sistema que permite controlar el encendido de cuatro bombas , encendiendolas cada 4 segundos . Esto se hace por medio de 3 modos :

 + modo manual : se enciende la secuencia al darle un toque al boton rojo
y se apaga , al dejar pulsado el boton rojo mas de 4 segundos.
 + modo control remoto : este actua igual que tener el boton rojo en sus
manos .
 + modo automatico : se usa un reloj para encender y apagar la secuencia
 de encendido de los motores

    Caracteristicas de la programacion del mini plc ARRAY

 Proteccion contra la caida de fases : Si la fase 1 se corta los 4 contactores caen  ( se apagan los motores )
                                                        Si la fase 2 se corta los 4 contactores caen
                                                        Si la fase 3 se corta , cae todo el sistema ya que es la fase en que va
                                                        conectado el control .
Otra aplicacion del boton rojo : Cuando el reloj control esta activado se puede "resetear" el sistema apretando el boton rojo . Lo que significa que el sistema se volvera a reiniciar el la proxima secuencia del reloj control .Ejemplo : La secuencia va desde las 11am a 6pm. y el sistema esta funcionando , lo apagaremos con el boton rojo (5pm) y el sistema se reiniciara a las 11am del dia siguiente.
Otras caracteristicas del tablero : Tiene un interruptor de nivel de agua , el cual corta los cuatro motores por falta de
                                                  agua .
                                                  Tiene un ventilador conectado a los cuatro contactores a manera de extraer la
                                                   humedad del pozo de motores .

  Entradas y salidas del mini plc.

           Entradas         Salidas
220 volts  1  motor de 5 HP
Neutro  2  motor de 5 HP
 1  Boton pulsador  3  Motor de 4 HP
 2 Vacio  4  Motor de 2 HP
 3 Reloj control
 4 Fase 1
 5 Fase 2
 6 Vacio
