COMO INSTALAR UN SET DE
VALVULAS DE RIEGO
DONDE , COMO Y PORQUE
| Lo ideal es ponerlas todas
juntas pegadas a una pared y a unos 5 o 10 cnt. del suelo de la manera
en que se muestra en la figura.Otra forma es ponerlas en la
misma posicion descrita anteriormente pero en grupos de a 3,4,6
etc..en el caso de tener muchas valvulas. La razon de ponerlas asi, es
que despues de un cierto tiempo 2, 4 , o 6 aņos necesitan a veces una
mantencion ya que pueden quedarse pegadas por haberles entrado una

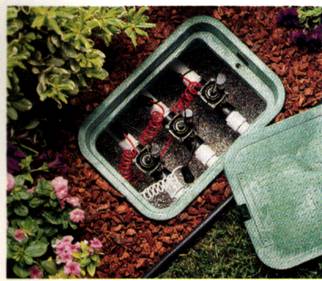

piedrecilla u otra razon. Otra manera es ponerlas en el piso dentro de
algun receptaculo.En estos casos se recomienda hacerles un drenaje
debajo con piedrecilla para que se mantengan secas . Es importante que
las conexiones se mantengan secas ; un ejemlpo en la foto. |
 |
|
|
|
Lista
de materiales para un manifor
de 4 valvulas
- 4 valvulas
- 4 T de 1"
- 8 adaptadores con hilo de 1"
- 6 codos de 1"
|
|
|
CONEXION ELECTRICA
La valvulas se abren y se cierran electricamente
con
un solenoide que llevan arriba.Este solenoide funciona con 24 Volts, que son
accionados desde el programador de riego.Cada solenoide lleva 2 cables , los
cuales no tienen polaridad.Para conectar las valvulas agarre un cable de cada
valvula y los treza (todos) y le llamaremos "comun", y lo conectaremos
al cable que viene desde el programador llamado "com".Estos deben ser
enguinchados con goma y luego recubiertos con silicona. Cada valvula queda con
un cable suelto que sera el sector correspondiente y que debera ser unido al
cable que viene del programador con un numero de sector. En la figura se
muestran 3 valvulas con sus conexciones electricas.Use cables gruesos nya de 1,5
mm , ya que estos
no se cortaran con la humedad .
ERRORES
* Un error bastante comun es poner las valvulas
diseminadas dentro del jardin a manera de ahorrar caņeria y gastar en cable .
Agrupelas.
* Uno de los peores es; emplear cable de
citofonos (multipar) para alimentar las valvulas en la tierra .Use cables
gruesos (nya 1.5 o cable awg**)
* Jamas le ponga
cerca del manifold un "arbolito", estos crecen y las raises
estrangulan caņerias.
Si tiene alguna duda o desea aportar alguna
experiencia ,mandenos su e-mail a riego@riegobit.cl
y sera atendido por uno de nuetros expertos.
